摘要

在工業自動化蓬勃發展的時代背景下，設備運行的穩定性與可靠性已成為企業生產的核心競爭力。本文主要介紹了基于Hope530系列高性能矢量控制平臺，憑借國內首創(chuàng )的雙機熱冗余技術（DMHR, Dual-machine hot redundancy），為眾多工藝調速設備帶來了全新的高可靠性變頻調速解決方案，在實際應用中彰顯出卓越性能，有力推動了電機驅動技術的高質量發展。

In the context of the booming development of industrial automation, the stability and reliability of equipment operation have become the core competitiveness of enterprise production. SLANVERT based on the Hope530 series high-performance vector control platform, has brought a new high reliability variable frequency speed control solution to many process speed control equipment with its domestically pioneered Dual machine hot redundancy technology (DMHR). It has demonstrated excellent performance in practical applications and effectively promoted the high-quality development of motor drive technology.

關鍵詞：雙機熱冗余 主從控制 變頻調速 升級改造

Keywords: Dual machine hot redundancy, Master-slave control, Variable frequency adjustable speed, Upgrade and renovation

一、 項目簡介

山西某焦化集團控股子公司焦炭輸煤皮帶改造項目中，變頻驅動系統需滿足零故障停機要求。原皮帶輸送機由兩臺185kW電機同步驅動，因生產工藝的核心地位，變頻調速系統的可靠性直接決定生產連續性。傳統熱備方案是一臺設備工作，另一臺處于待機狀態；當工作設備故障時，才能啟動備用設備。希望森蘭采用雙機熱冗余（DMHR）+主從控制兩大核心技術，為其提供高可靠性電機驅動解決方案。

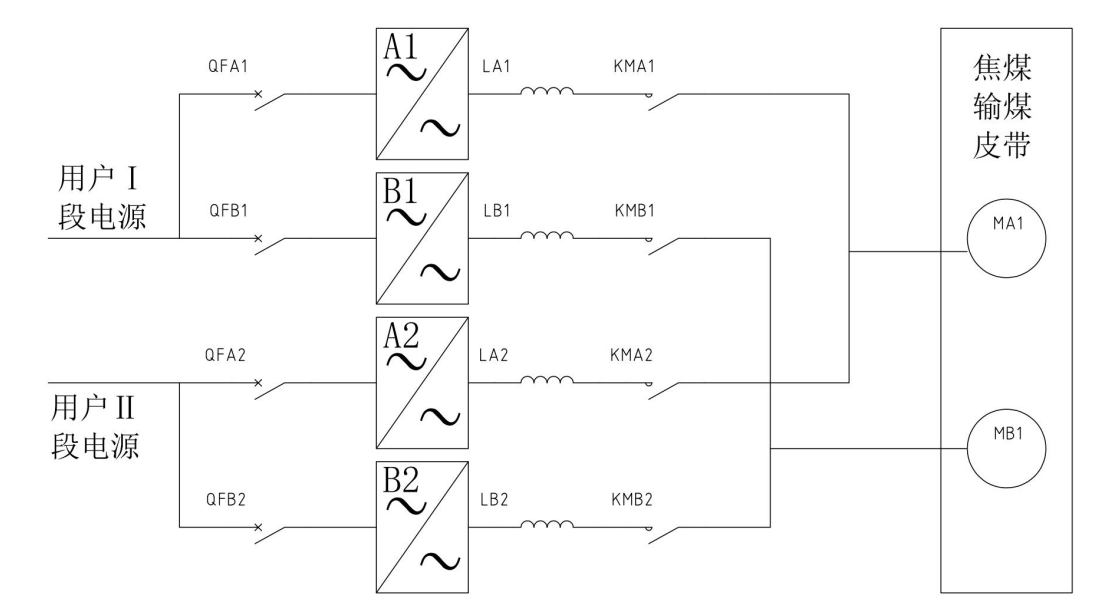

圖1 雙機熱冗余系統一次圖

針對本項目的實際需求，系統采用Hope530系列高性能矢量變頻器，A1和A2（B1和B2）分別為兩套熱冗余系統，均配置了DMHR技術，通過雙變頻器實時同步控制，實現互為熱備的ms級切換。

另外一個難點在于兩臺電機還需要進行主從同步控制，以滿足皮帶機系統的負荷均衡分配要求。希望森蘭采用動態同步調節算法，實時補償負載差異，確保A1和B1（A2和B2）任意兩臺變頻器輸出功率平衡（±2%）。

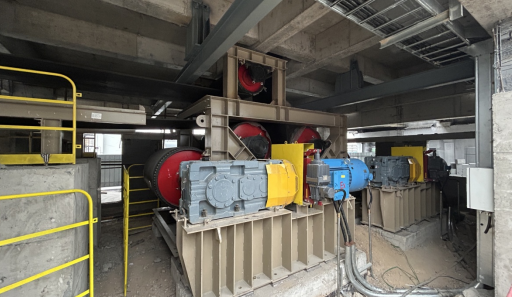

圖2 現場安裝圖

二、 雙機熱冗余系統

在雙機熱冗余模式下，圖1的4臺變頻器輸出接觸器均處于閉合狀態， A1和A2兩臺設備同時運行并實時交換數據，一臺設備擁有控制權，另一臺進行監視，一旦控制設備出現故障，監視設備能迅速接管控制權；B1和B2也是同理。相比傳統熱備方案，DMHR技術在保障設備連續運行方面更具優勢。

表1 雙機熱冗余與傳統的熱備方案對比

變頻器之間均通過擴展光纖板通訊，確保了數據傳輸的高速性與穩定性，實現了各個設備之間的高效連接。同時，通訊集成板和主板的擴展IO板也發揮著關鍵作用。擴展IO板外接24V供電，具備網口CAN協議，能夠實現與外部設備的靈活交互，滿足復雜工業場景下的各種控制需求。

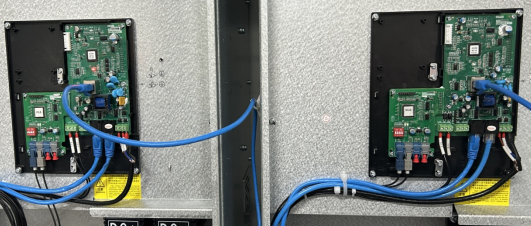

圖3 通訊接口示意圖

希望森蘭采用主從控制動態同步調節優化算法，主從機同步參數均通過通訊實時傳輸，避免了模擬量采樣誤差，實現了高精度負荷平衡。

三、 應用效果

經過實際調試和驗證，希望森蘭Hope530系列變頻器雙機熱冗余控制方案取得了顯著效果。在0 - 50Hz調速范圍內，帶載運行頻率同步，主從運行電流平衡；當主機或從機出現故障時，能夠在3ms內切換，且切換過程無轉速波動，真正實現了平穩熱冗余投切。

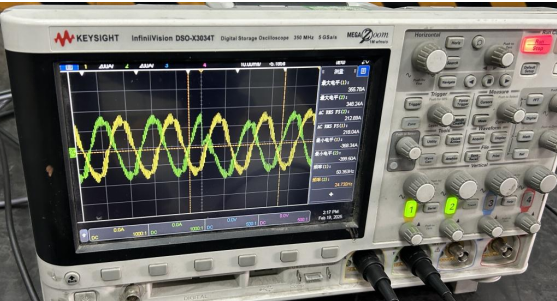

圖4 雙機熱冗余切換波形

在額定頻率條件下，從切換電流波形（見圖4）可以看出，系統在輸出電流控制方面表現非常出色，整個切換過程輸出電流的非常穩定。

經過升級改造后，驅動系統年故障停機時間從12小時降至0，減少了因故障意外停機對皮帶造成的損傷，設備壽命延長20%，備件更換頻率下降30%。

圖5 皮帶電驅系統現場圖

綜上所述，希望森蘭DMHR技術可為高連續性生產場景，提供高可靠性的電機驅動解決方案，助力企業提升生產效率，降低運營成本，具有廣泛的應用前景。隨著產品線的不斷完善，我們將推出更多卓越的產品和解決方案，為客戶創(chuàng )造更高的價值，持續推進工業生態化發展，共創(chuàng )美好未來。
