一、前言

自來水廠的供水泵站中，供水系統一般由若干臺揚程相近的水泵組成，調節水壓和流量的傳統方法是，按期望輸出的水壓和流量用人工控制水泵運行的臺數。如供水能力4-6萬噸/日的自來水廠，水泵的配置方案有多種，其中一種可行的方案是三臺160kW和一臺90kKW水泵組成。系統工作時，傳統的方法是，若供水量較大，顯然，流量和管網水壓已經不能滿足要求，這時需人工投入水泵，根據現場管網水壓情況由工人來決定投入160kW水泵還是90kW水泵；若供水量減小，管網水壓會(huì )升高，此時又需人工切除水泵。在深夜用水量較小時，為節能考慮用一臺90kW水泵供水。由于水泵的流量較大，為避免“水錘”效應，人工投切時，投入泵時應遵循“先開機，后開閥”、切除泵時應遵循“先關閥，后停機”的操作程序。若是小功率的水泵，水泵的出水側都裝有普通止回閥，其本上能自動保證以上的操作程序，只是停機時止回閥關閉前的瞬間還是有“水錘”效應產生，如果安裝的是“微阻緩閉止回閥”，停機時基本上也不存在“水錘”效應。

二.變頻恒壓供水的控制方案

由于城市自來水的用量隨季節的變化而變化，隨每日時段不同而變化。為使供水的水壓恒定，最常見的辦法是采用變頻恒壓供水系統，即壓力變送器裝在主管網上檢測管網壓力信號，再將此壓力信號送到變頻器（PLC）的模擬信號輸入端口，由此構成壓力閉環控制系統，管網壓力的恒定依賴變頻器的調節控制。對于多泵情況，可以?xún)煞N不同的控制系統方案，一種是“順序控制方案”，系統圖如圖一所示：

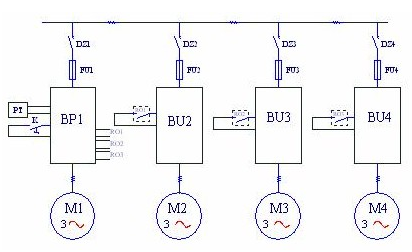

圖一　順序控制方案系統圖

圖中：BP1—變頻器；BU2～BU4--軟起動器,PT—壓力變送器。由圖一可見，變頻器連接在第一臺水泵電機上，需要加泵或減泵時，由變頻器RO1～RO3端口輸出信號起動或停止其他的水泵，這時水泵的起動采用自耦降壓起動裝置或軟起動器。這種方案的特點是水泵電機不需要在變頻和工頻之間切換；第一臺水泵永遠連接在變頻器上，沒有切換過程中的失壓現象；由于變頻泵以外的泵都有軟起動器，所以不需要再做備用系統，當變頻器故障時，可用軟起動器手動起動M2～M4水泵，保證供水不致中斷；每臺電機都有起動器，初始投資較大。另一種是“循環投切”方案，系統圖如圖二所示

?

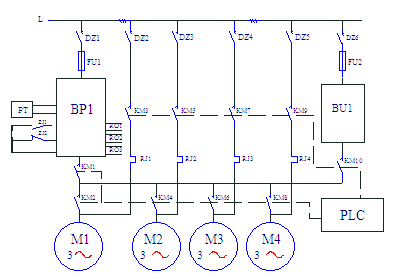

圖二  變頻恒壓供水循環投切方案系統圖

圖中：BP1—變頻器，BU1—軟啟動器，PT－壓力變送器，ZJ1、ZJ2－用于控制系統的起動/停止和自動/手動轉換。由圖二可見，變頻器連接在第一臺水泵電機上，需要加泵時，變頻器停止運行，并由變頻器的輸出端口RO1～RO3輸出信號到PLC，由PLC控制切換過程。切換開始時，變頻器停止輸出（變頻器設置為自由停車），利用水泵的慣性將第一臺水泵切換到工頻運行，變頻器連接到第二臺水泵上起動并運行，照此，將第二臺水泵切換到工頻運行，變頻器連接到第三臺水泵上起動并運行；需要減泵時，系統將第一臺水泵停止，第二臺水泵停止，這時，變頻器連接在第三臺水泵上。再需要加泵時，切換從第三臺水泵開始循環。這種方式保證永遠有一臺水泵在變頻運行，四臺水泵中的任一臺都可能變頻運行。這樣，才能做到不論用水量如何改變都可保持管網壓力基本恒定，且各臺水泵運行的時間基本相同，給維護和檢修帶來方便，所以，大部分的供水廠家都鐘情于循環投切方案。但此方案也有不足之處，就是在只有一臺變頻器運行并切換到工頻過程中會(huì )造成管網短時失壓，在設計時應充分的引起重視。另外，必須設置一套備用系統，圖中的軟啟動器就是作為備用。當變頻器或PLC故障時，可用軟起動器手動輪流起動各泵運行供水。

三. 循環投切的工作過程

眾所周知，變頻器的輸出端不能連接電源，也不能運行中帶載脫閘，切換過程應按以下的程序進行。循環投切恒壓供水系統投入運行時，當變頻器的輸出頻率已達到50Hz或52Hz時，能否將變頻器的上限頻率設為52Hz，取決于水泵電機運行在52Hz時是否超載。在50Hz頻率下運行60s管網水壓未達到給定值，此時，該臺水泵需切換到工頻運行。切換過程是：先關該臺水泵電動閥，然后變頻器停車(停車方式設定為自由停車)，水泵電機慣性運轉，考慮到電機中的殘余電壓，不能將電機立即切換到工頻，而是延時一段時間，到電機中的殘余電壓下降到較小值，這個值保證電源電壓與殘余電壓不同相時造成的切換電流沖擊較小，在某水廠160kW水泵電機的切換時間為600ms。連接在電機工頻回路中的空氣開關容量為400A，經現場調試切換過程的電流沖擊較小，每一次切換都百分之百的成功。關閥后停車，水泵電機基本上處于空載運轉，到600ms時電機的轉速下降不是很多，使切換時電流沖擊較小。切換完成后，再打開電動閥；已停車的變頻器切換到另外的水泵上起動并運行，再開電動閥。切除工頻泵時，先關閥，后停車，這樣無“水錘”現象產生。這些操作都是由PLC控制自動完成。

實際上，電機的傳統起動方式也存在一定的電流沖擊。對電機直接起動時，起動電流是額定電流的5～7倍，小功率的電機經常采用直接起動方式。電機功率較大時，常用星—三角或自耦降壓起動器。自耦降壓起動器起動電機時，首先加60%的電壓，屬恒頻調壓調速，數秒鐘或數十秒鐘后(根據電機的容量而定)，電機加速到60%電壓時的速度，將60%的電壓切除后立即連接到100%(380V)電源上。切除60%電壓時，電機的速度較變頻器投到工頻時電機的速度要低，殘余電壓相對低一些，投切是在瞬間完成的，電流沖擊可能性較大，為保證切換成功，回路上的空氣開關容量一般都選得比較大。循環投切時，電機從變頻往工頻切換，只要切換的延時足夠，電機由變頻切換到工頻時的電流沖擊不大。一般殘余電壓的衰減時間為1—2秒，切換延時也不是越長越好，延時短，殘余電壓高，速度降落少；延時長，殘余電壓低，但速度降落大。選擇延時需二者兼顧，以求得最小的沖擊電流。如果要使切換過程無電流沖擊，需采用同步切換方式，加入一些控制手段和控制元件就可實現，但考慮經濟上是否合算。

      四. 循環投切對變頻器和電機的影響

將電機從變頻狀態切換到工頻狀態時，變頻器內的功率器件立即關閉，電機的電流不能躍變，功率器件旁的并聯二極管提供了續流通路，殘余電壓經二極管整流器和中間環節電容流通，轉子電阻消耗能量，電機的定子也能消耗部分能量，因此，殘余電壓的衰減比較快，雖然在切換時仍有一定的殘余電壓，但對變頻器影響已經很小，對電機壽命也無多大的影響。自耦降壓起動器切換時，電機內定子的殘余電壓無通路流通，只有轉子回路是閉合回路，也只有轉子電阻消耗能量，殘余電壓的衰減比較慢。切換時，因殘余電壓存在而形成的沖擊電流較大，對電機有一定的影響，電機設計時已充分考慮了這些因素。

      五. 應用實例

四川遂寧市自來水二廠，供水能力6萬噸/日，城市管網壓力0.4MPa，泵組為3臺160kW，1臺90kW水泵，要求恒壓供水并采用計算機監控，變頻器或控制系統故障可由軟起動器手動起動各泵。

（1）計算機監控內容

管網壓力，流量，泵的運行狀態，閥啟閉狀態，電機溫度，各泵運行的電流，電壓，功率和功率因素，并監控水質參數如余氯,濁度，含鐵量，PH值等。

（2）原理框圖

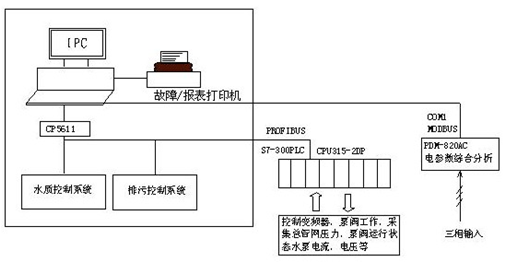

圖三　計算機監控原理圖

為保證系統的可靠性，上位機PC用于管理，用組態軟件做出若干工藝流程圖，實時顯示系統的運行狀況，并統計歷史數據，如需要可隨時打印報表；還用于故障的報警和處理。PC機為研華工業計算機，PLC為西門子S-7300,便于與總控室計算機聯網，采用帶有PROFIBUS接口的CPU315。CP5611是通信模塊，PDM-820AC電參數綜合分析儀用于檢測系統的用電量?？刂扑玫钠?停，切換，閥的啟/閉；電機電流，溫度的檢測，水泵使用時間的統計；壓力，流量，水質參數的采集等，均由PLC完成。水壓的給定值由變頻器鍵盤設定。

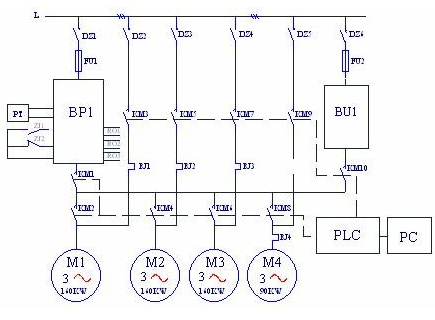

圖四　變頻恒壓供水電氣原理圖

如圖四所示，與前述的循環投切方案基本相同，BP1為森蘭SB200系列160kW變頻器，DZ1—DZ6為L(cháng)G ABE403a 400A空氣開關，FU1 500A，FU2 600A為快熔，KM1-KM10為L(cháng)G GMC-400交流接觸器，PT為森納斯壓力變送器，量程1Mpa。系統調試時，水泵電機從變頻狀態切換到工頻狀態，延時從300ms起，到500ms時電流表顯示也無明顯的沖擊，最后定為600ms。軟起動器設定為限流起動方式，設定為2.5倍。軟起動器起動時，起動電流接近800A,但在30s內下降到額定電流以下，查600A熔斷器曲線，通過1000A電流在60s熔斷，所以軟起動器的熔斷器定為600A。該系統已經投產兩年，每日供水4-5萬噸，運行良好。據廠家統計，電耗/噸減少20%.

六. 結論

多泵變頻恒壓供水系統常用的兩種構成方案，兩種方案各有優劣，采用循環投切方案的系統較多，在水泵電機從變頻狀態切換到工頻狀態時，只要嚴格遵循“先關閥，變頻器自由停車，延時后再切換；停車時，先開機，后開閥”。這樣，既可保證變頻器的安全運行，又無“水錘”現象發生。
